AVL-дерево *¶

В разделе «Двоичное дерево поиска» мы упоминали, что после многократных операций вставки и удаления узлов двоичное дерево поиска может выродиться в связный список. В таком случае временная сложность всех операций ухудшается с \(O(\log n)\) до \(O(n)\) .

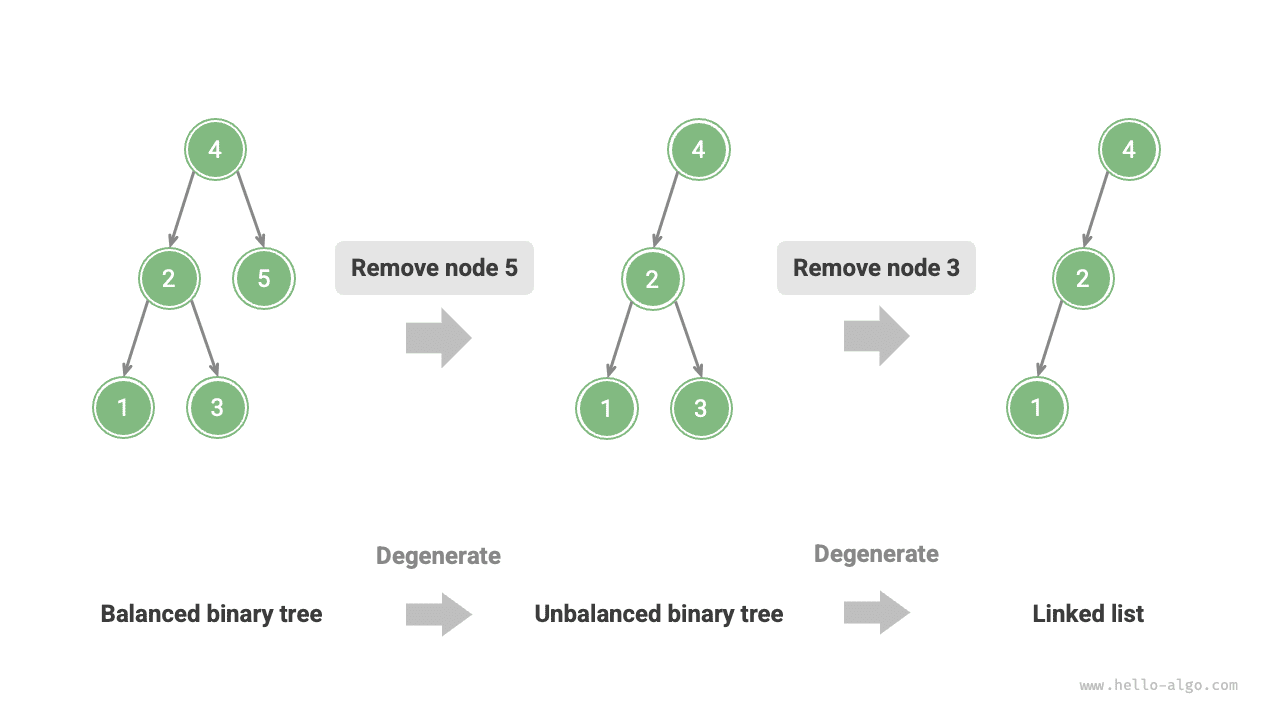

Как показано на рисунке ниже, после двух операций удаления узлов это двоичное дерево поиска вырождается в связный список.

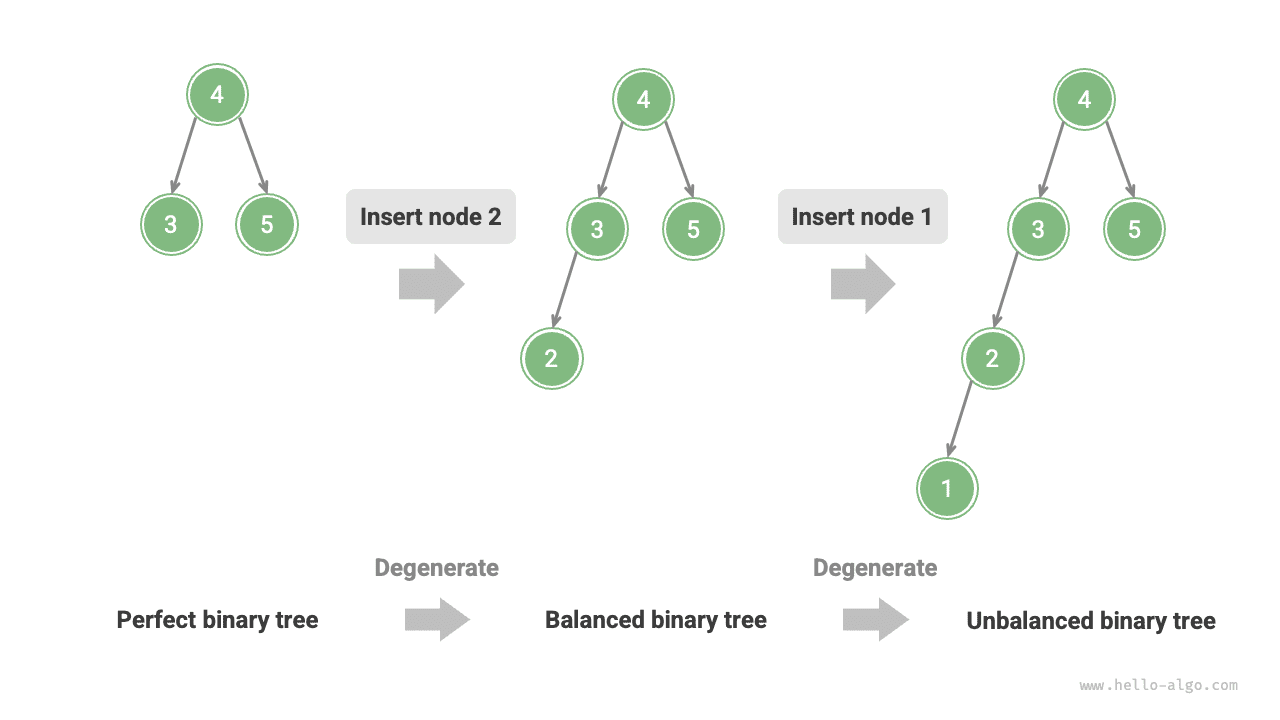

Другой пример: если в идеальное двоичное дерево, показанное на рисунке ниже, вставить два узла, то дерево сильно наклонится влево, а временная сложность поиска тоже ухудшится.

В 1962 году Г. М. Adelson-Velsky и Е. М. Landis в статье «An algorithm for the organization of information» предложили AVL-дерево. В статье подробно описан набор операций, гарантирующий, что при непрерывном добавлении и удалении узлов AVL-дерево не вырождается, благодаря чему временная сложность различных операций сохраняется на уровне \(O(\log n)\) . Иначе говоря, в сценариях, где часто выполняются вставка, удаление, поиск и изменение, AVL-дерево всегда поддерживает эффективную работу с данными и потому имеет высокую практическую ценность.

Распространенные термины AVL-дерева¶

AVL-дерево одновременно является и двоичным деревом поиска, и сбалансированным двоичным деревом, то есть одновременно удовлетворяет всем свойствам обеих этих структур. Поэтому AVL-дерево является разновидностью сбалансированного двоичного дерева поиска (balanced binary search tree).

Высота узла¶

Поскольку операции AVL-дерева требуют получать высоту узла, нам нужно добавить в класс узла переменную height :

PythonC++JavaC#GoSwiftJSTSDartRustCKotlinRuby

class TreeNode:
    """Класс узла AVL-дерева"""
    def __init__(self, val: int):
        self.val: int = val                 # Значение узла
        self.height: int = 0                # Высота узла
        self.left: TreeNode | None = None   # Ссылка на левого дочернего узла
        self.right: TreeNode | None = None  # Ссылка на правого дочернего узла

/* Класс узла AVL-дерева */
struct TreeNode {
    int val{};          // Значение узла
    int height = 0;     // Высота узла
    TreeNode *left{};   // Левый дочерний узел
    TreeNode *right{};  // Правый дочерний узел
    TreeNode() = default;
    explicit TreeNode(int x) : val(x){}
};

/* Класс узла AVL-дерева */
class TreeNode {
    public int val;        // Значение узла
    public int height;     // Высота узла
    public TreeNode left;  // Левый дочерний узел
    public TreeNode right; // Правый дочерний узел
    public TreeNode(int x) { val = x; }
}

/* Класс узла AVL-дерева */
class TreeNode(int? x) {
    public int? val = x;    // Значение узла
    public int height;      // Высота узла
    public TreeNode? left;  // Ссылка на левого дочернего узла
    public TreeNode? right; // Ссылка на правого дочернего узла
}

/* Структура узла AVL-дерева */
type TreeNode struct {
    Val    int       // Значение узла
    Height int       // Высота узла
    Left   *TreeNode // Ссылка на левого дочернего узла
    Right  *TreeNode // Ссылка на правого дочернего узла
}

/* Класс узла AVL-дерева */
class TreeNode {
    var val: Int // Значение узла
    var height: Int // Высота узла
    var left: TreeNode? // Левый дочерний узел
    var right: TreeNode? // Правый дочерний узел

    init(x: Int) {
        val = x
        height = 0
    }
}

/* Класс узла AVL-дерева */
class TreeNode {
    val; // Значение узла
    height; // Высота узла
    left; // Указатель на левого дочернего узла
    right; // Указатель на правого дочернего узла
    constructor(val, left, right, height) {
        this.val = val === undefined ? 0 : val;
        this.height = height === undefined ? 0 : height;
        this.left = left === undefined ? null : left;
        this.right = right === undefined ? null : right;
    }
}

/* Класс узла AVL-дерева */
class TreeNode {
    val: number;            // Значение узла
    height: number;         // Высота узла
    left: TreeNode | null;  // Указатель на левого дочернего узла
    right: TreeNode | null; // Указатель на правого дочернего узла
    constructor(val?: number, height?: number, left?: TreeNode | null, right?: TreeNode | null) {
        this.val = val === undefined ? 0 : val;
        this.height = height === undefined ? 0 : height;
        this.left = left === undefined ? null : left;
        this.right = right === undefined ? null : right;
    }
}

/* Класс узла AVL-дерева */
class TreeNode {
  int val;         // Значение узла
  int height;      // Высота узла
  TreeNode? left;  // Левый дочерний узел
  TreeNode? right; // Правый дочерний узел
  TreeNode(this.val, [this.height = 0, this.left, this.right]);
}

use std::rc::Rc;
use std::cell::RefCell;

/* Структура узла AVL-дерева */
struct TreeNode {
    val: i32,                               // Значение узла
    height: i32,                            // Высота узла
    left: Option<Rc<RefCell<TreeNode>>>,    // Левый дочерний узел
    right: Option<Rc<RefCell<TreeNode>>>,   // Правый дочерний узел
}

impl TreeNode {
    /* Конструктор */
    fn new(val: i32) -> Rc<RefCell<Self>> {
        Rc::new(RefCell::new(Self {
            val,
            height: 0,
            left: None,
            right: None
        }))
    }
}

/* Структура узла AVL-дерева */
typedef struct TreeNode {
    int val;
    int height;
    struct TreeNode *left;
    struct TreeNode *right;
} TreeNode;

/* Конструктор */
TreeNode *newTreeNode(int val) {
    TreeNode *node;

    node = (TreeNode *)malloc(sizeof(TreeNode));
    node->val = val;
    node->height = 0;
    node->left = NULL;
    node->right = NULL;
    return node;
}

/* Класс узла AVL-дерева */
class TreeNode(val _val: Int) {  // Значение узла
    val height: Int = 0          // Высота узла
    val left: TreeNode? = null   // Левый дочерний узел
    val right: TreeNode? = null  // Правый дочерний узел
}

### Класс узла AVL-дерева ###
class TreeNode
  attr_accessor :val    # Значение узла
  attr_accessor :height # Высота узла
  attr_accessor :left   # Ссылка на левого дочернего узла
  attr_accessor :right  # Ссылка на правого дочернего узла

  def initialize(val)
    @val = val
    @height = 0
  end
end

«Высота узла» означает расстояние от этого узла до самого удаленного листового узла, то есть число пройденных «ребер». Особенно важно помнить, что высота листового узла равна \(0\) , а высота пустого узла равна \(-1\) . Мы создадим две вспомогательные функции: одну для получения высоты узла, другую для ее обновления:

[file]{avl_tree}-[class]{avl_tree}-[func]{update_height}

Баланс-фактор узла¶

Баланс-фактор (balance factor) узла определяется как высота левого поддерева минус высота правого поддерева. При этом баланс-фактор пустого узла считается равным \(0\) . Мы также инкапсулируем получение баланс-фактора в отдельную функцию, чтобы потом было удобнее ее использовать:

[file]{avl_tree}-[class]{avl_tree}-[func]{balance_factor}

Tip

Пусть баланс-фактор равен \(f\). Тогда для любого узла AVL-дерева выполняется \(-1 \le f \le 1\) .

Вращения AVL-дерева¶

Особенность AVL-дерева заключается в операции «вращения», которая позволяет заново сбалансировать разбалансированный узел, не нарушая последовательность симметричного обхода двоичного дерева. Иначе говоря, операция вращения одновременно сохраняет свойство «двоичного дерева поиска» и возвращает дерево в состояние «сбалансированного двоичного дерева».

Узлы, для которых абсолютное значение баланс-фактора больше \(1\) , мы называем «разбалансированными узлами». В зависимости от вида разбаланса вращения делятся на четыре типа: правое вращение, левое вращение, сначала левое затем правое, и сначала правое затем левое. Ниже разберем их подробно.

Правое вращение¶

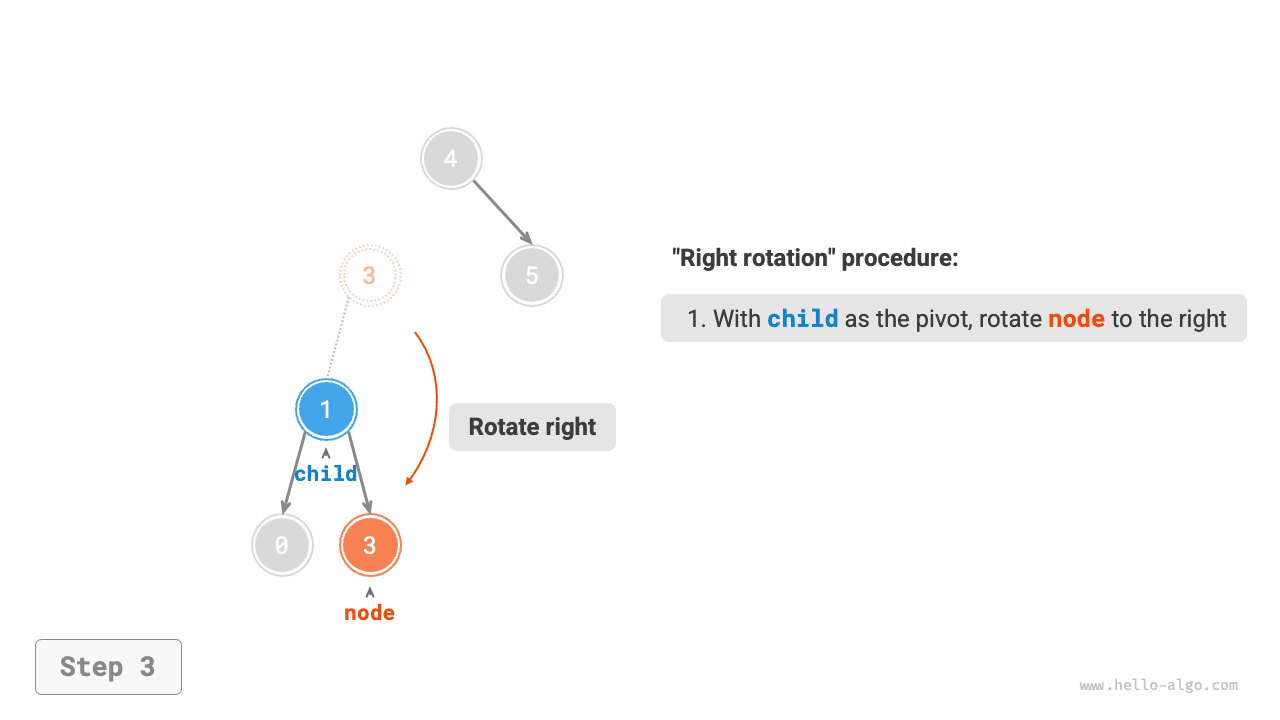

Как показано на рисунке ниже, под узлом указан его баланс-фактор. Если двигаться снизу вверх, то первым разбалансированным узлом в двоичном дереве будет «узел 3». Рассмотрим поддерево с этим узлом в качестве корня, обозначим данный узел как node , его левого дочернего узла как child и выполним «правое вращение». После завершения правого вращения поддерево снова станет сбалансированным и при этом сохранит свойство двоичного дерева поиска.

<1><2><3><4>

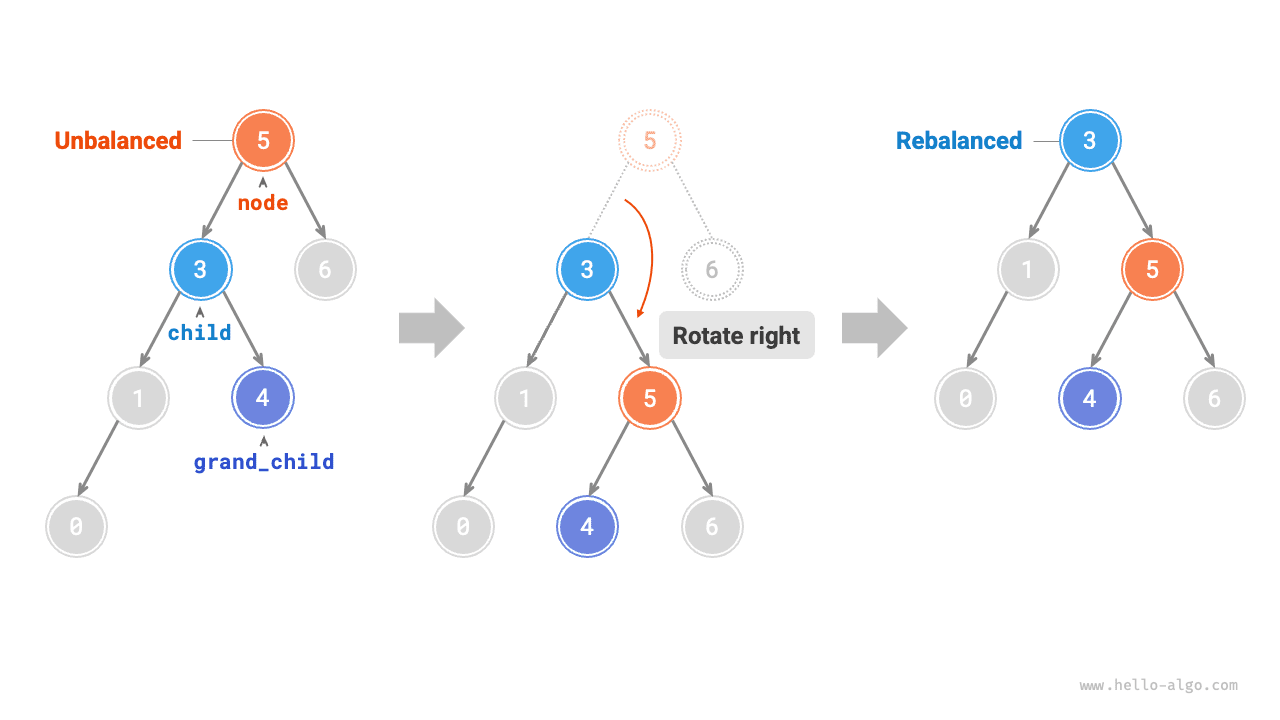

Как показано на рисунке ниже, когда у узла child есть правый дочерний узел, который мы обозначим как grand_child , в правое вращение нужно добавить еще один шаг: сделать grand_child левым дочерним узлом node .

«Поворот вправо» - это лишь образное описание. В реальности он реализуется через изменение указателей узлов. Код приведен ниже:

[file]{avl_tree}-[class]{avl_tree}-[func]{right_rotate}

Левое вращение¶

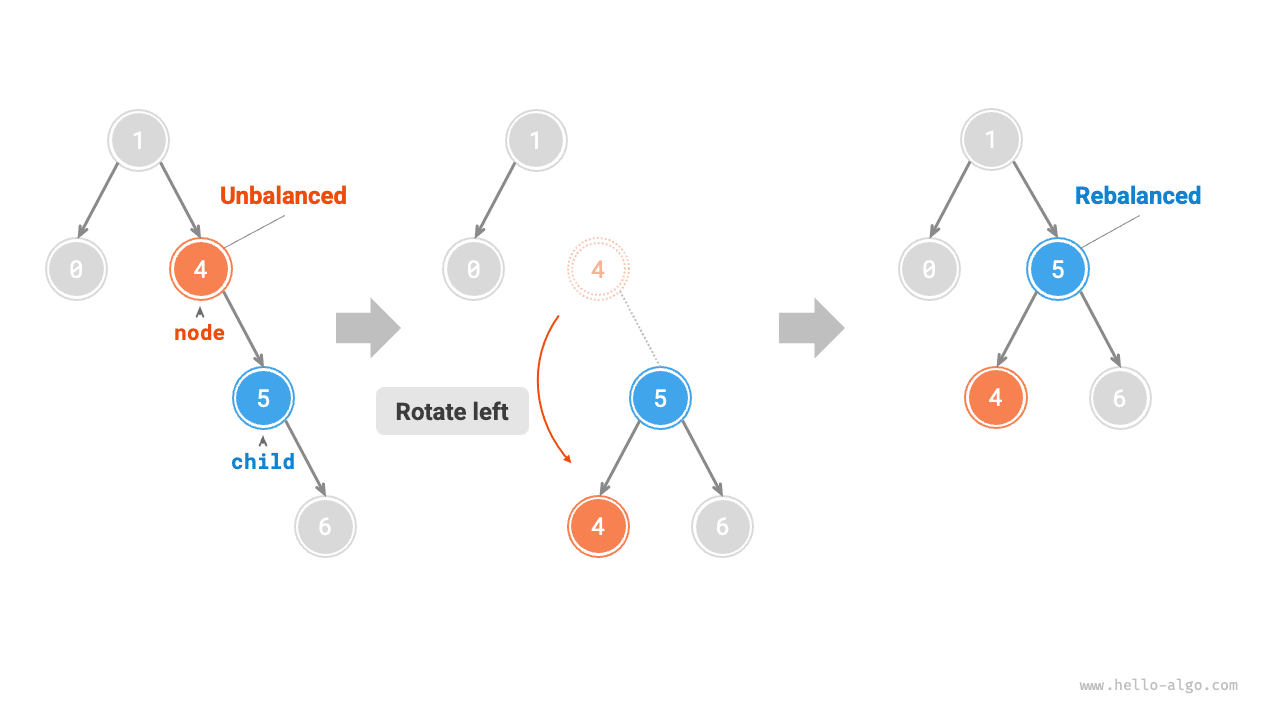

Соответственно, если рассмотреть «зеркальную» версию приведенного выше разбалансированного двоичного дерева, то понадобится выполнить «левое вращение», показанное на рисунке ниже.

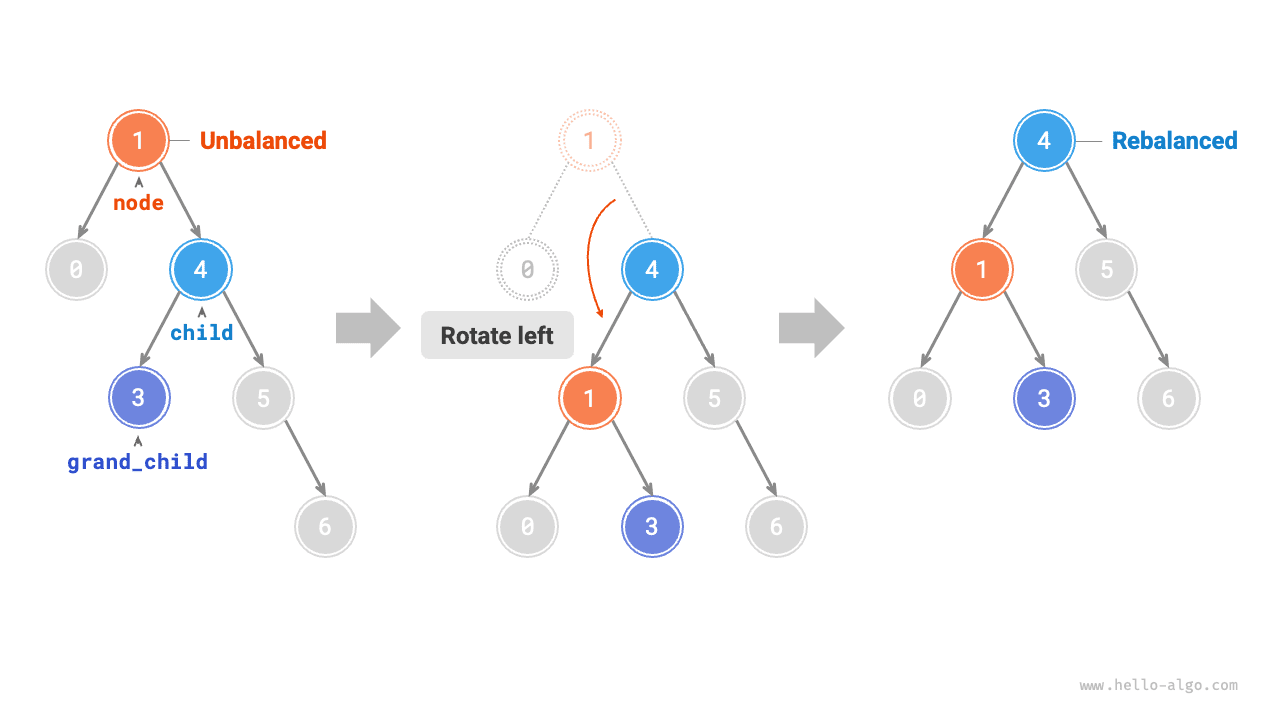

Аналогичная ситуация показана на рисунке ниже. Если у узла child есть левый дочерний узел, который обозначим как grand_child , то в левое вращение также требуется добавить шаг: сделать grand_child правым дочерним узлом node .

Можно заметить, что операции правого и левого вращения логически зеркально симметричны, и два вида разбаланса, которые они исправляют, тоже симметричны. Поэтому, опираясь на эту симметрию, достаточно заменить в коде правого вращения все left на right , а все right на left , чтобы получить реализацию левого вращения:

[file]{avl_tree}-[class]{avl_tree}-[func]{left_rotate}

Сначала левое, затем правое вращение¶

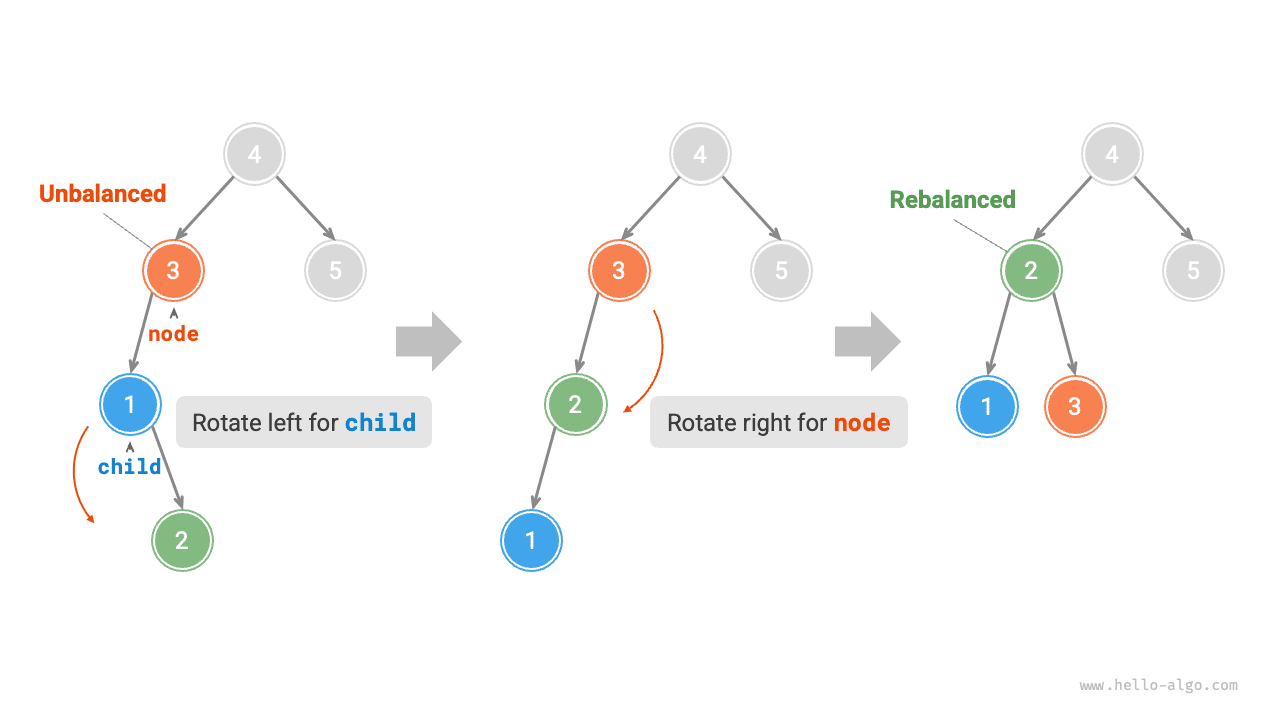

Для разбалансированного узла 3 на рисунке ниже ни одно лишь левое вращение, ни одно лишь правое вращение не способны вернуть поддерево в баланс. В этом случае нужно сначала выполнить «левое вращение» для child , а затем выполнить «правое вращение» для node .

Сначала правое, затем левое вращение¶

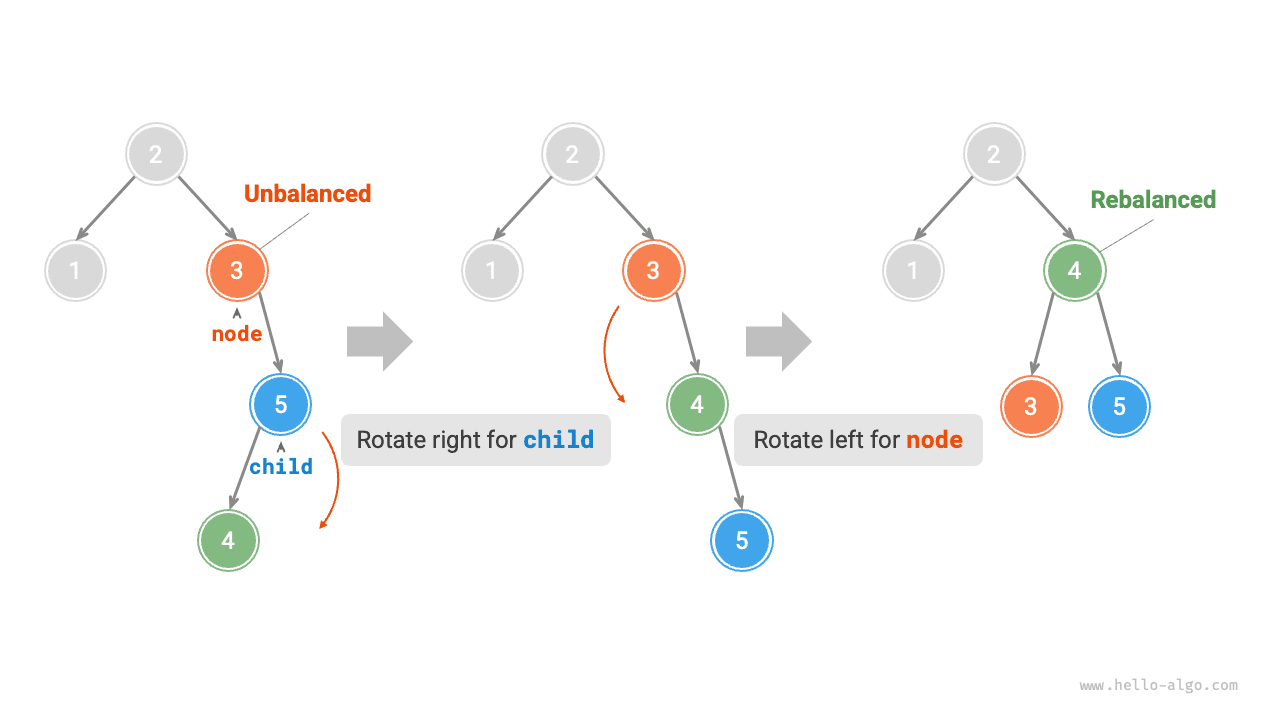

Как показано на рисунке ниже, для зеркальной ситуации предыдущего разбалансированного двоичного дерева нужно сначала выполнить «правое вращение» для child , а затем «левое вращение» для node .

Выбор вращения¶

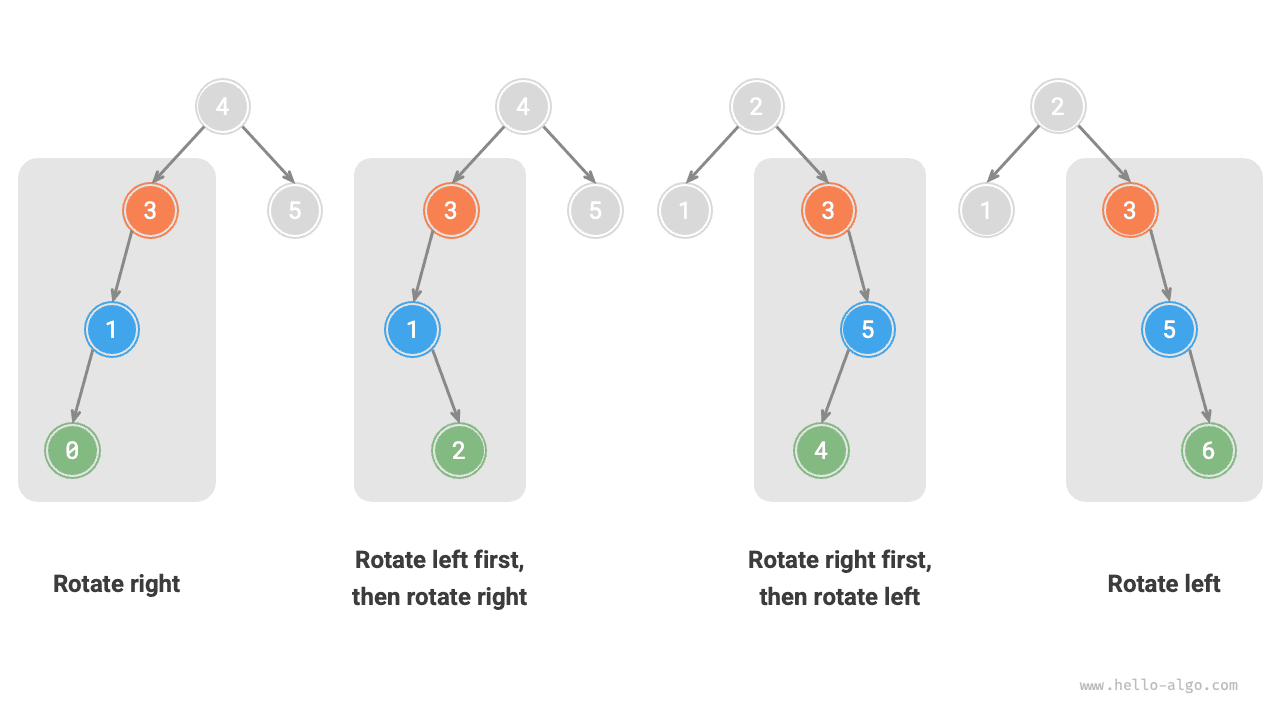

Четыре вида разбаланса, показанные на рисунке ниже, по одному соответствуют рассмотренным выше случаям. Для них соответственно требуются правое вращение, сначала левое затем правое, сначала правое затем левое и левое вращение.

Как показано в таблице ниже, мы определяем, какому из случаев на рисунке выше соответствует разбалансированный узел, по знаку баланс-фактора самого разбалансированного узла и по знаку баланс-фактора дочернего узла на более высокой стороне.

Таблица Условия выбора для четырех случаев вращений

Баланс-фактор разбалансированного узла	Баланс-фактор дочернего узла	Какое вращение использовать
\(> 1\) (левостороннее дерево)	\(\geq 0\)	Правое вращение
\(> 1\) (левостороннее дерево)	\(<0\)	Сначала левое, затем правое
\(< -1\) (правостороннее дерево)	\(\leq 0\)	Левое вращение
\(< -1\) (правостороннее дерево)	\(>0\)	Сначала правое, затем левое

Для удобства мы инкапсулируем операцию вращения в отдельную функцию. С помощью этой функции можно выполнить корректное вращение для любой ситуации разбаланса и снова привести узел в сбалансированное состояние. Код приведен ниже:

[file]{avl_tree}-[class]{avl_tree}-[func]{rotate}

Распространенные операции AVL-дерева¶

Вставка узла¶

Операция вставки узла в AVL-дерево по основному процессу похожа на вставку в двоичное дерево поиска. Единственная разница состоит в том, что после вставки в AVL-дерево на пути от вставленного узла к корню может появиться цепочка разбалансированных узлов. Поэтому начиная от этого узла, мы должны выполнять вращения снизу вверх, чтобы вернуть в баланс все разбалансированные узлы. Код приведен ниже:

[file]{avl_tree}-[class]{avl_tree}-[func]{insert_helper}

Удаление узла¶

Аналогично, на основе метода удаления узла из двоичного дерева поиска нужно добавить вращения снизу вверх, чтобы восстановить баланс всех разбалансированных узлов. Код приведен ниже:

[file]{avl_tree}-[class]{avl_tree}-[func]{remove_helper}

Поиск узла¶

Операция поиска узла в AVL-дереве совпадает с поиском в двоичном дереве поиска, поэтому здесь она повторно не рассматривается.

Типичные применения AVL-дерева¶

Организация и хранение больших массивов данных, особенно в сценариях с частым поиском и относительно редкими вставками и удалениями.
Использование при построении индексных систем в базах данных.
Красно-черное дерево тоже является распространенным видом сбалансированного двоичного дерева поиска. По сравнению с AVL-деревом условия баланса у красно-черного дерева мягче, поэтому при вставке и удалении требуется меньше вращений, а средняя эффективность операций добавления и удаления выше.
